Energieeinspeisungen vor Blitz- und Überspannungsschäden schützen
Weidmüller hat seine bewährte «VPU AC»-Serie erneut erweitert. Es gibt die Produkte jetzt auch als kombinierte Typ I + II Ableiter in besonders kompakter Bauform.
Die Anforderungen an die Systemverfügbarkeit in Gebäuden, Industriebetrieben und Energieerzeugungsanlagen sind deutlich gewachsen. Leistungsfähige Blitz- und Überspannungsschutzsysteme schützen die immer empfindlicheren Infrastrukturen vor kostspieligen Ausfällen – und sind in vielen Bereichen sogar vorgeschrieben. Blitz- und Überspannungsschutzmaßnahmen werden von qualifizierten Elektrofachkräften installiert und gewartet, um elektrische Anlagen, Personen und empfindliche Elektronik vor gefährlichen Überspannungen zu schützen.
Besonders in Regionen mit häufigen Gewittern sind Typ I Überspannungsschutzgeräte (SPDs) von entscheidender Bedeutung, da sie in der Lage sind, hohe Blitzströme sicher zur Erde abzuleiten. Seit 2016 ist der Einsatz dieser Geräte in Neuinstallationen gesetzlich vorgeschrieben. Typ I SPDs werden in Niederspannungsverbraucheranlagen, insbesondere an den Energieeinspeisungen, installiert und sollten mit möglichst kurzen Anschlussleitungen parallel zu den zu schützenden Geräten angeschlossen werden, um eine effektive Ableitung zu gewährleisten.
Die Anwendungsbereiche von Überspannungsschutz
Überspannungen in Niederspannungs-Verbraucheranlagen, die durch Blitzeinschläge, Schalthandlungen im Stromnetz oder Kurzschlüsse entstehen, stellen eine erhebliche Gefahr für elektrische und elektronische Geräte sowie Systeme dar. Um diese vor den gefährlichen Spannungsspitzen zu schützen, werden spezielle Blitz- und Überspannungsschutzkomponenten eingesetzt.

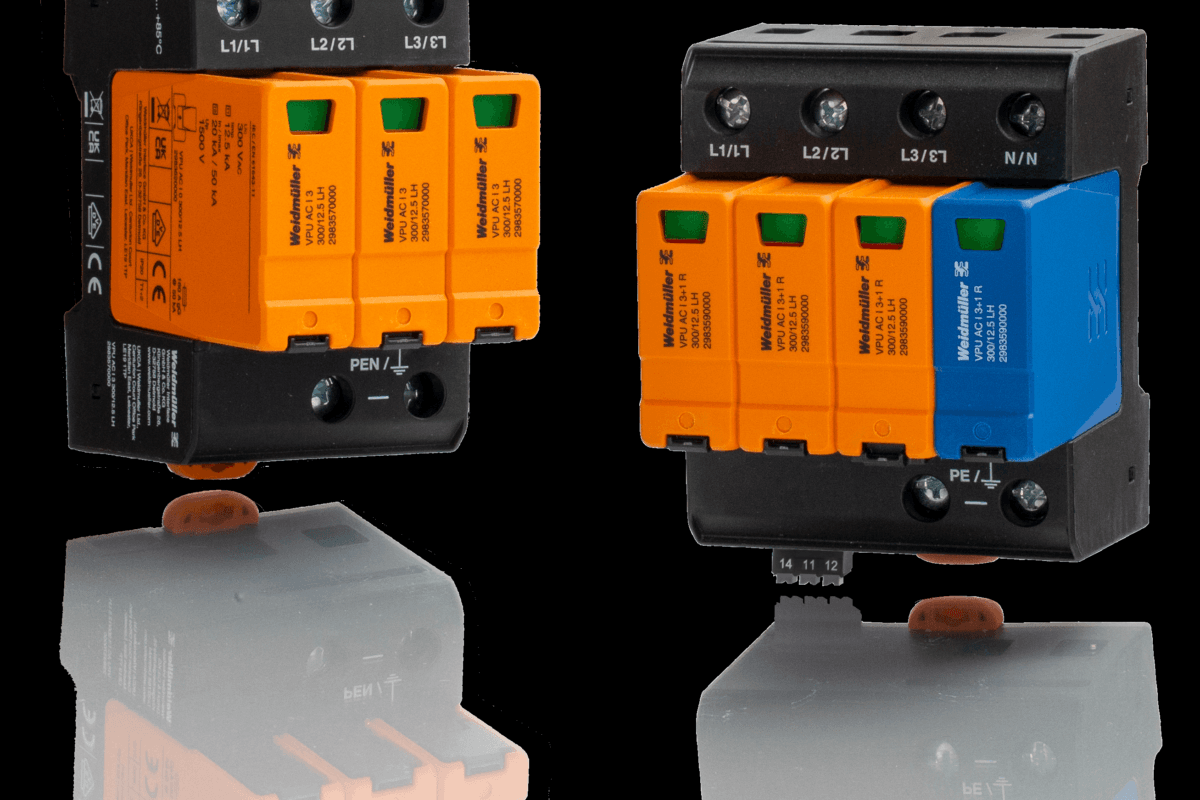

Mit den neuen Blitz- und Überspannungsschutzmodulen «Varitector PU AC Typ I+II LH» hat Weidmüller eine leistungsstarke und vielseitige Lösung für den Schutz von Industrieanlagen sowie privaten und öffentlichen Gebäuden entwickelt. Diese steckbaren Geräte bieten einen Blitzstossstrom limp von 12,5 kA und können in der Blitzschutzklasse III/IV eingesetzt werden. Die Produkte sind nach der gültigen IEC/EN 61643-11 (VDE 0675-6-11) geprüft, energetisch als Typ I, Typ II und Typ III koordiniert und besitzen mit ≤ 1,5 kV einen besonders geringen Schutzpegel. Zudem stehen für unterschiedliche Netztypen anwendungsspezifische Produktkonfigurationen zur Verfügung.
Die Kombination aus Typ I und Typ II Ableitern erlaubt den Einsatz als Blitz- und Überspannungsschutz, wodurch die Geräte eine umfassende Absicherung für die jeweilige Elektroinstallation bieten. Die Ableiter ermöglichen einen vorsicherungsfreien Betrieb bis zu 160 A und besitzen einen maximalen Ableitstrom Imax von 50 kA. Die integrierte Statusanzeige und der Fernmeldekontakt erleichtern die Wartung, da der Zustand des Schutzsystems einfach überwacht werden kann. Dieses Produkt bietet somit eine umfassende und technisch ausgereifte Lösung für den Schutz vor Blitz- und Überspannungsschäden in anspruchsvollen Einsatzbereichen.
Kompakte Bauform
Ein besonderer Vorteil der Varitector PU AC Typ I+II LH Module ist ihre kompakte Bauform, die es ermöglicht, sie problemlos unter jede Abdeckung in Verteilerschränken zu integrieren. Diese Programmerweiterung bietet den Kunden nicht nur kompakte Lösungen, sondern auch maximale Schutzleistung.
In Kombination mit den anderen Überspannungsschutzgeräten aus dem Weidmüller-Portfolio entsteht ein umfassendes Schutzkonzept, das sowohl Energie-, Signal- als auch Datenschutzbedürfnisse vollständig abdeckt.
