Igus ermöglicht Swimming Pool on demand
Mit nur einem Knopfdruck verwandelt sich ein Luxus-Schwimmbecken in eine begehbare Terrasse – eine Transformation, die dank der innovativen Lösung von Conmag Engineering möglich ist. Doch welche Lineartechnik funktioniert zuverlässig und wartungsarm unter Wasser? Die Antwort haben die Ingenieure bei Igus gefunden, und so 30’000 Euro pro Anlage gespart.
Im Sommer bei 38 Grad Celsius auf der Terrasse sitzen und von einem Swimmingpool träumen – das kennen viele Menschen, deren Garten für ein Becken zu klein ist. Die Lösung der österreichischen Conmag Engineering GmbH ist ein Pool, der gleichzeitig Terrasse ist; sein Herzstück: ein mobiler Boden, der das Schwimmbecken öffnet und wieder verschliesst. In oberster Position ist er stabil genug für einen Spaziergang. Will der Besitzer dann aber nicht mehr im Sonnenstuhl sitzen, sondern lieber ins kühle Nass springen, reicht ein Knopfdruck aus. Der Boden senkt sich auf eine Maximaltiefe von 1,5 Meter und gibt das Wasser frei – bereits angenehm temperiert. Denn Bestandteil des Bodens ist eine zehn Zentimeter dicke Isolierschicht an der Unterseite, die den Wärmeverlust minimiert. Eine integrierte Gegenstromanlage ermöglicht sogar schnelles Schwimmen auf der Stelle – ohne ständiges Wenden.
Wartungsfreie Lineartechnik
So elegant und minimalistisch der Swimmingpool aus Österreich anmutet: Der Bau des «mobilen Beckenbodens» war eine konstruktionstechnische Herausforderung. «Die Kernkompetenz bestand darin, eine möglichst stetige, präzise und besonders verlässliche Linearbewegung zu realisieren», sagt Gerhard Rosskogler, Produktmanager für Hochdrucktechnik bei Conmag. Dabei galt es ein Spaltmass von acht Millimetern einzuhalten. «Beim Absenken des Hubbodens war zudem das Ziel, die aus der Wasserverdrängung resultierenden Kräfte möglichst gering zu halten, um eine nachhaltige Bauweise zu gewährleisten, ohne die Stabilität der Anlage zu gefährden.» Doch nicht nur das. «Da sich die komplette Mechanik unter Wasser befindet und nur sehr schwer zugänglich ist, müssen alle Komponenten wartungsfrei und möglichst verschleissarm sein.»
Schmierfrei und ist chlorbeständig

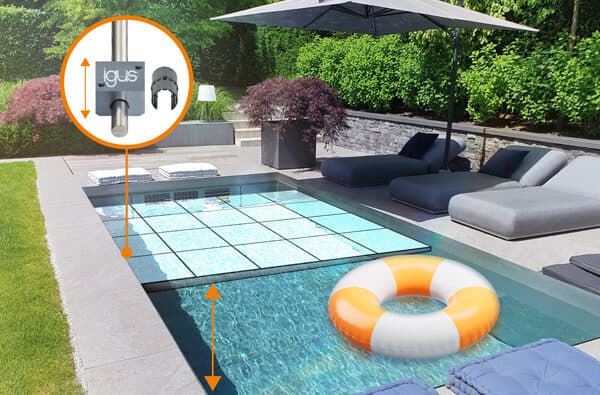

Der Einsatz einer korrosionsfreien Linearführung schien dieser Aufgabe gewachsen. Sofort begannen die Konstrukteure mit ersten Tests. «Die Experten von Igus haben uns sehr kompetent beraten und eine rasche Abwicklung ermöglicht», so Rosskogler. «Wir haben sofort kostenlose Muster der Bauteile bekommen und konnten entsprechend schnell mit einem Versuchsaufbau starten. Somit hatten wir eine deutlich längere Testphase und konnten dem Kunden schliesslich ein ausgereiftes Produkt zur Verfügung stellen.» Die Verstellmechanik funktioniert nun wie folgt: In allen vier Ecken des Pools sind Gewindespindeln installiert. Über sie bewegt sich der Boden auf und ab – sicher geführt über Linearführungen der Serie «Drylin R» von Igus mit korrosionsfreien Wellen aus Edelstahl, montiert auf Gehäuselager der Serie «Drylin Oxum-06» aus eloxiertem Aluminium. Für eine reibungsarme Bewegung sorgen Xum-Kunststoff-Gleitlagerfolien aus dem Igus-Polymer «Iglidur X». Die Folien sind resistent gegen hohe Lasten, beständig gegen Chemikalien, haben eine geringe Feuchtigkeitsaufnahme und punkten mit Verschleissfestigkeit unter Wasser.
Enorme Kostenersparnis
Dank des Einsatzes der Lineartechnik von Igus hat Conmag Engineering mehrere Fliegen mit einer Klappe geschlagen. Erstens: Der Wartungsaufwand für die Verstellmechanik ist nahe null. Denn in den Kunststoff-Gleitlagerfolien sind mikroskopisch kleine Festschmierstoffe integriert, die einen reibungsarmen Trockenlauf ohne externe Schmiermittel ermöglichen. Schmierarbeiten sind somit überflüssig. Zudem besteht keinerlei Gefahr, dass Schmierfett das Wasser kontaminiert. Zweitens: Alle Komponenten der Mechanik arbeiten auch in ständigem Kontakt mit Wasser und Chlor zuverlässig. «Dank der Kombination aus Edelstahl und Hochleistungskunststoffen ist eine Korrosion undenkbar», unterstreicht Michael Hornung, Produktmanager Drylin-Linear- und Antriebstechnik bei Igus. Zudem nehme der Kunststoff nur wenig Feuchtigkeit auf. «Somit ist ein wartungsfreier und zuverlässiger Betrieb über viele Jahre garantiert.» Und die letzte Fliege: die Kosten. «Im Vergleich zu den zuvor verwendeten Getrieben konnten wir mit der Lineartechnik von Igus eine Kostenersparnis von rund 30’000 Euro pro Anlage erzielen», so Rosskogler abschliessend.
