Materialfluss neu gedacht
Höhere Flexibilität bei der Gestaltung von Materialflusslinien und zusätzliche Funktionen zur Produktivitätssteigerung in der Montage bietet Bosch Rexroth mit neuen, elektrifizierten Modulen für das Transfersystem «TS 1».

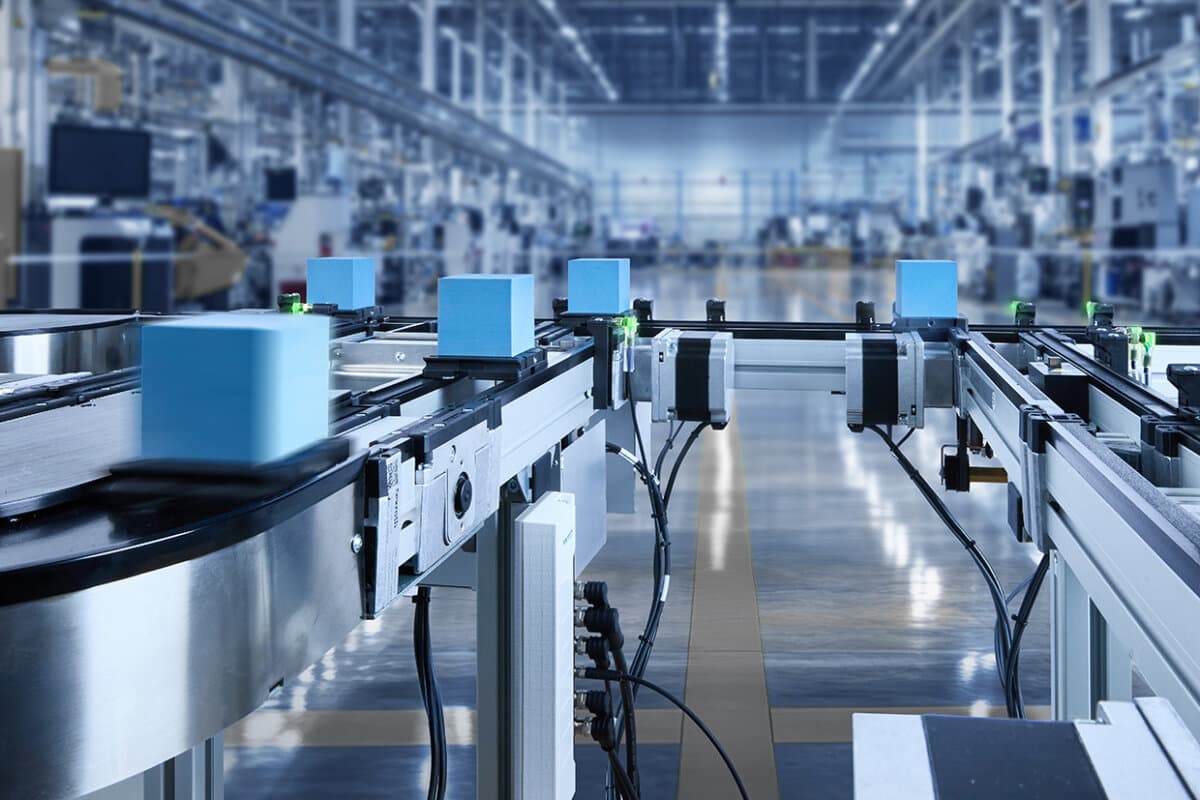

Die mit Schrittmotoren angetriebenen Bandstrecken und Kurven sowie vollelektrische Hub-Quer-Einheiten fügen sich nahtlos in das Portfolio des Transfersystems TS 1 ein. Das TS 1 ist speziell für kleine, leichte Produkte und Baugruppen bis 3 kg ausgelegt, bei denen es auf eine hohe Positionier- und Wiederholgenauigkeit ankommt. Kompakte 48V Schrittmotoren treiben die neuen Bandstrecken sowie die 90° und 180° Kurven an. Die stufenlos einstellbare Fördergeschwindigkeit von bis zu 24 m/min ermöglicht kürzere Taktzeiten und steigert die Produktivität.
Im Vergleich zu konventionellen Asynchron-Getriebemotoren benötigen Schrittmotoren deutlich weniger Bauraum. Damit lassen sich noch kompaktere TS 1 Layouts realisieren. In den neuen vollelektrischen Hub-Quer-Einheiten ersetzen Schrittmotoren die bislang üblichen Pneumatikaktoren. Das vereinfacht die Konstruktion durch den Entfall von Ventilen und Schläuchen, eröffnet neue Ansteuermöglichkeiten und verbessert den Wirkungsgrad des Systems, da unter anderem das Leckagerisiko entfällt.
Die Ansteuerung der Module erfolgt über dezentrale Motortreiber, sogenannte Schnittstellenmodule. Diese Schnittstellenmodule kommunizieren über einen IO-Link-Master mit der übergeordneten Anlagensteuerung. Beim IO-Link ist man in der Wahl eines Feldbusses frei, deshalb kann er sich in alle gängigen Steuerungen einfügen. Die Bewegungsprofile der Module werden als individuelle Parametersätze hinterlegt. In der variantenreichen Montage ruft die Steuerung das jeweilige Bewegungsprofil auf, wodurch sich Module ohne mechanische Arbeiten an die Prozesse anpassen.
Intelligente Zusatzfunktionen
Durch die Schrittmotoren kann jede Bandstrecke sanft anfahren und stoppen. Das ist besonders wichtig beim Transport empfindlicher oder mit Flüssigkeiten gefüllter Werkstücke. Bei der Herstellung von runden und prismatischen Batteriezellen beispielsweise bewegen die parametrierten Rampen empfindliche «Jelly Rolls» ruckfrei.
Die neuen Bandstrecken können über die Schrittmotoren auch ohne Vereinzeler Werkstückträger, beispielsweise an manuellen Arbeitsplätzen, definiert stoppen. Das reduziert die Systemkosten und steigert die Flexibilität. Durch die Einbindung mehrerer segmentierter Bandstrecken integrieren Planende sehr einfach taktzeitunabhängige Streckenabschnitte in den Montagefluss. Die stufenlos einstellbare Geschwindigkeit der einzelnen Segmente vereinfacht die Integration und Synchronisation zusätzlicher Stationen für eine maximale Effizienz.
Für den Einsatz in EPA-Bereichen geeignet
Nahezu alle Komponenten und Bauteile der Rexroth-Transfersysteme sind in leitfähiger Ausführung verfügbar. Damit sind sie grundsätzlich für den Einsatz in elektrostatisch gefährdeten Bereichen (EPA) geeignet. Das Transfersystem erfüllt die Anforderungen für den Einsatz in Reinräumen der Klasse 6 nach ISO 14644-1 und in der Medizintechnik.
Einfache Planung – universell einsetzbar
Das Transfersystem TS 1 deckt modular alle gängigen Anlagenlayouts wie Linie, U-Form, Karree sowie Nebenstrecken ab. Die intuitiv zu bedienende Planungssoftware MTpro unterstützt Planende bei der Projektierung von Montagesystemen und führt sie schnell und einfach durch die gesamte Konfiguration. Bosch Rexroth bietet die Planungssoftware als lokal installierbare Vollversion und als installationsfreie Webversion MTpro online Designer an.
