Rohde & Schwarz baut Oszilloskop-Portfolio aus
Rohde & Schwarz hat den branchenweit ersten ASIC-basierten Zone Trigger entwickelt, der in den Oszilloskopen der neuen MXO-Serie implementiert wird. Die neue Funktionalität ermöglicht eine präzise Isolierung von Ereignissen, die mit herkömmlichen Oszilloskop-Triggern nur schwer oder überhaupt nicht zu erfassen sind. Zudem ist die Zone Trigger-Implementierung der MXO-Serie die branchenweit schnellste und übertrifft andere Geräte um mehrere Grössenordnungen.
Herkömmliche Oszilloskop-Triggerarten – wie der Flankentrigger – sind häufig schwer zu konfigurieren und/oder ungeeignet für die Visualisierung bestimmter Triggerereignisse. Beim Zone Trigger hingegen können die Triggerbedingungen ganz einfach festgelegt werden, indem ein oder mehrere Zonenbereiche auf dem Display des Geräts gezeichnet werden. Das Oszilloskop überprüft dann jede Erfassung auf diese Bedingungen und zeigt die Erfassungen bei Eintreten der grafisch definierten Bedingungen auf dem Display an. Erfüllt ein Ereignis hingegen nicht die grafischen Bedingungen, wird die Messkurve verworfen und nicht dargestellt. Ein Zone Trigger kann sich als äusserst effektiv erweisen, wenn auf nicht-monotone Flanken, serielle Busmuster, mathematisch erzeugte Messkurven, kanalübergreifende Ereignisse und Ereignisse im Frequenzbereich getriggert werden muss. Für diese Anwendungsfälle sind herkömmliche Oszilloskop-Trigger schlicht ungeeignet. Der neue Zone Trigger von Rohde & Schwarz ist die weltweit erste ASIC-basierte Lösung, die sich für Signale analoger Kanäle, mathematisch erzeugte Messkurven und im Frequenzbereich gleichermassen einsetzen lässt.

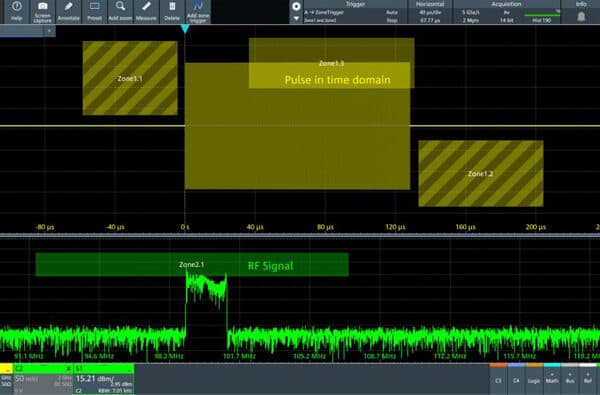

Mit dem MXO Zone Trigger können Benutzer, die für Tests und die Fehlersuche im Frequenzbereich ein Oszilloskop verwenden, jetzt spezielle Zonenbereiche zeichnen. Das Oszilloskop wird dann getriggert oder aktiviert, wenn ein bestimmter Ton einen eingestellten Leistungspegel innerhalb dieser Zonen überschreitet. Es ist auch möglich, einfach eine Zone für HF-Chirps oder -Pulse zu zeichnen. Eine Branchenneuheit stellt der Free-Run-Modus der MXO-Oszilloskope dar, bei dem das Gerät so schnell wie möglich Messkurven erfasst, ohne nach einem Flankentrigger-Ereignis zu suchen. Die Kombination mit dem Zone Trigger kann für Leistungsintegritätsmessungen und die EMI-Fehlersuche sehr effektiv sein.
Der MXO Zone Trigger bietet ausserdem eine neue Möglichkeit, die bisher auf dem Markt nicht verfügbar war: Es können nun in Echtzeit ausschliesslich Messkurven gespeichert werden, die den Triggerkriterien entsprechen. Diese Funktionalität ermöglicht es dem Benutzer, sich ausschliesslich auf solche Ereignisse zu konzentrieren, die für die vorliegende Anwendung relevant sind.
Rohde & Schwarz bietet den neuen ASIC-basierten Zone Trigger als Standardfunktion für alle Oszilloskope der Serien MXO 4 , MXO 5 und MXO 5C ab Firmware-Version 2.2. Die Firmware steht im Internet als kostenloser Download zur Verfügung. Bestehende MXO-Geräte können kostenlos aktualisiert werden.
