Zahnstangen und Getriebe für ein breites Einsatzspektrum
Zahnstangenantriebe sind zentrale Elemente im Maschinenbau und der Automatisierungstechnik.
Durch die hohe Kraftübertragung sind diese Antriebe ideal für grosse Lasten und präzise Positionierung. Sie bewegen Lasten über einen sehr langen Zeitraum gleichmässig und ohne Schlupf. Die Schweizer Güdel AG, Anbieter industrieller Automatisierungslösungen, fertigt die Zahnstangen für ihre eigenen Systeme und Anlagen seit über 70 Jahren in höchster Präzision und Qualität in der Schweiz. Zahlreiche Premium Maschinenhersteller nutzen diese Komponenten in ihren Produkten und Projekten. Güdel hat nun sein Portfolio komplett überarbeitet und bietet für jede Einsatzmöglichkeit die besten und passendsten Produkte an.
Mit den Baureihen High-End, Performance und Basic deckt Güdel den Bedarf an Zahnstangen-Antrieben über alle Modul Grössen, Vorschubkräfte und geforderter Präzision ab. Die Zahnstangen werden in jeder Baureihe in verschiedenen Modulen und in den Längen von 500, 1.000 und 2.000 mm, schräg oder gerade verzahnt, in den drei Qualitätsstufen Q6, Q8 und Q9 angeboten. Jede Zahnstange kann individuell auf die Anforderungen des Kunden angepasst werden. Güdel verfügt über Auslegungstools, um Zahnstangen für Applikationen zu bewerten und auszulegen. Im Rahmen der neuen Strategie werden sie in Prozessschritten gefertigt. Kundenindividuelle Lösungen können deshalb wirtschaftlich und schnell realisiert werden.
Drei Baureihen erfüllen jeden Qualitätswunsch
Die High-End Baureihen werden gefräst, gehärtet, gebohrt und in Q6 Qualität geschliffen. Als besonderes Qualitätsmerkmal wird auch der Zahnfuss gehärtet. Damit sind hochdynamische Anwendungen selbst mit schweren Lasten präzise und effizient möglich. Diese Zahnstangen gewährleisten höchste Belastbarkeit und maximale Vorschubkraft bei gegebenem Bauraum. In der Regel können sie bei gleicher Leistung um ein bis zwei Module kleiner ausgelegt werden. Dies spart spürbar an Gewicht und Energie, steigert aber gleichzeitig die Dynamik und Leistung. Zur besseren Kraftübertragung und zur Reduzierung der Unfallgefahr beim Montieren werden die Zahnstangen zusätzlich angefast. Durch die geschliffene Oberfläche sind sie für höchste Präzision ausgelegt und haben eine extrem lange Lebensdauer. Bevorzugte Anwendungsfälle sind komplexere Anlagen mit bewegten Achsen und Hochleistungs-Werkzeugmaschinen.
Die Performance Baureihe zeichnet sich durch eine hohe Laufruhe und Präzision aus. Diese wird durch einen speziellen Feinschliff erzielt. Optional kann die Zahnstange bei hoher Luftfeuchtigkeit oder Spritzwasser zusätzlich beschichtet werden. Sie ist hervorragend geeignet zum Einsatz auf präzisen Werkzeugmaschinen und Schneidanlagen sowie für Automatisierungs- und Beladesysteme.
Die BasicBaureihe ist eine qualitativ wertige Zahnstange, für weniger dynamische und komplexe Anwendungen. Diese adressiert kosteneffiziente Lösungen wie Roboterverfahrachse, Materialhandling oder Pick and Place- Vorgänge.
Planetengetriebe 180

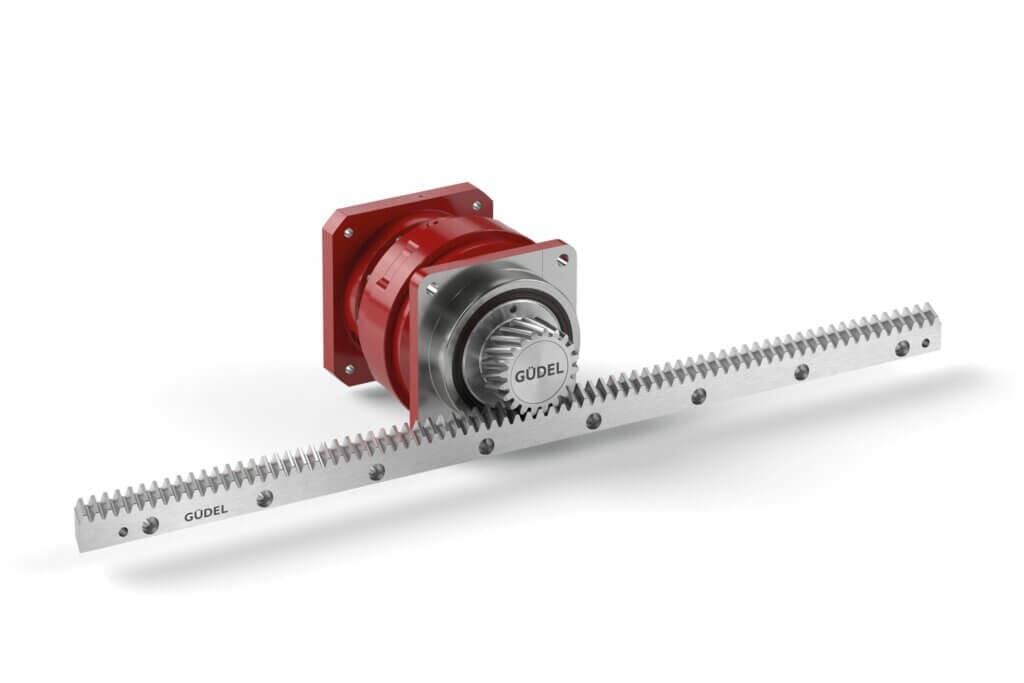

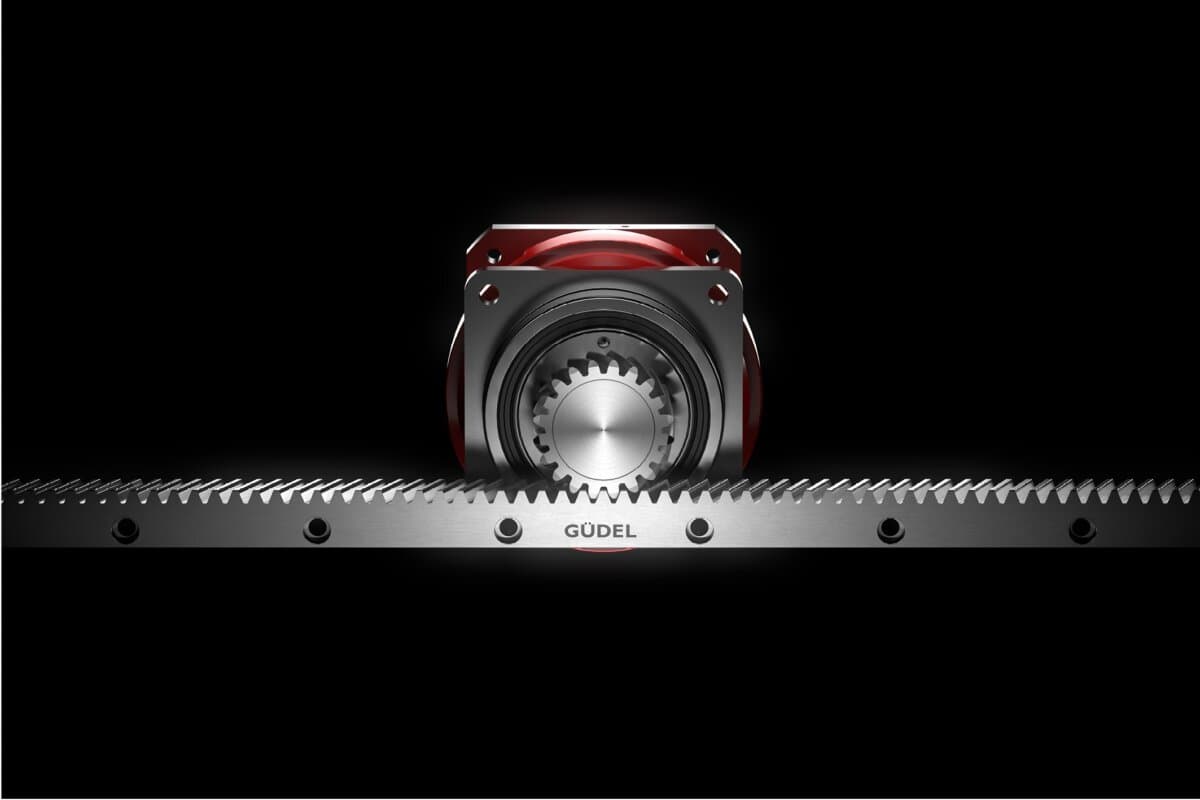

Passend zu den Zahnstangen erweitert Güdel das Angebot an Getrieben mit Schrägverzahnung um eine weitere Baugrösse. Das Planetengetriebe 180 ist neu in 4 Varianten - NRH, NRHP, SRH und SRHP – erhältlich. Das NRHP mit grösserem Lager für eine höhere Steifigkeit. Ideal für Anwendungen mit hohen Geschwindigkeiten, schnellen Zyklen und präzisionskritischen Prozessen. SRH und SRHP bieten maximale Leistungsdichte und sehr hohe Drehmomente. Das SRHP mit grösserem Lager für eine höhere Steifigkeit. Entwickelt für enge Einbauräume und anspruchsvolle Maschinenkonzepte mit höchsten Anforderungen an Drehmoment und Belastbarkeit.
Qualität aus gutem Haus
Mit dem Bau von Anlagen zur Automation von Karosserie-Pressen bei über 30 namhaften Automobilherstellern hat Güdel weltweit ein einzigartiges Image aufgebaut. Dieser gute Ruf kommt nicht von ungefähr, denn das Unternehmen hat bereits über 220 Produktionsstrassen in der Karosserieproduktion gefertigt.
Interessenten finden Güdel auf der automatica in München vom 24. – 27. Juni 2025 in Halle B6 am Stand 329.
